THK滚珠花键

温度系数

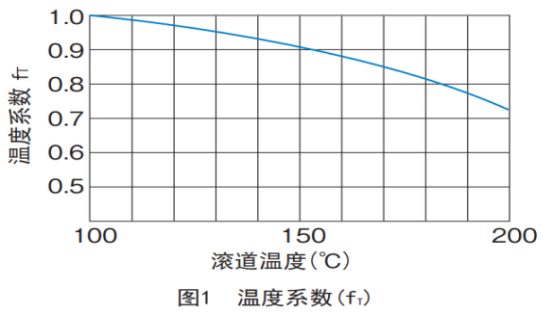

当滚珠花键的使用环境温度超过100℃时,考虑到高温所引起的不良影响,计算寿命时应乘以 图1 的温度系数同时,滚珠花键也有对应高温的产品。

注） 当使用环境温度超过80℃时,密封圈和保持器的材料必须替换成相应的高温规格材料。详细情况请向THK咨询。

接触系数

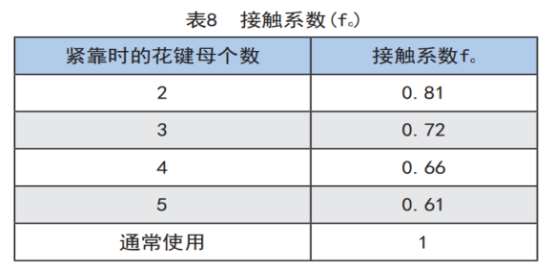

将直线运动导向的花键母靠紧使用时,由于力矩负荷或安装面精度的影响，很难得到均匀的负荷分布。故将多个花键母紧靠使用时,请在基本额定载荷（C）和（C0）上乘以 表8 中的相应接触系数。

注） 在大型装置中,若预计负荷分布会不均匀时,请考虑 表8中的接触系数。

负荷系数

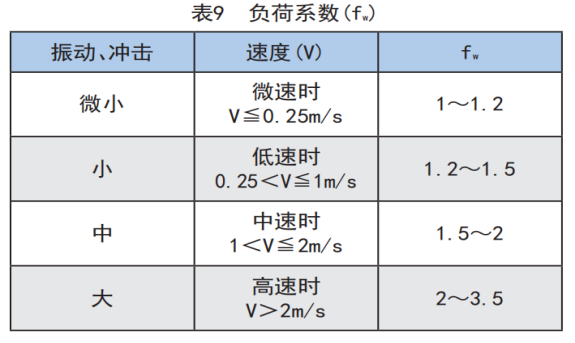

通常作往复运动的机械在运转中大都伴随振动或冲击,特别是要正确计算在高速运转时所产生的振动以及频繁启动与停止所导致的所有冲击则尤为困难。因此,在不能得到实际作用于滚珠花键上的负荷时,或者速度和振动的影响很大时,请将基本额定载荷（C）和（C 0）除以 表9 中根据经验所得到的负荷系数。

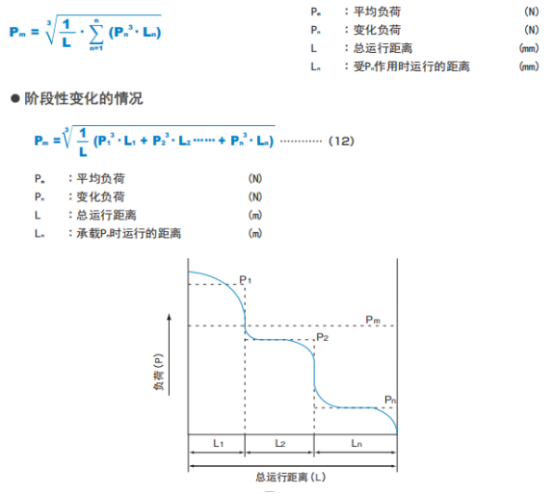

计算平均负荷

像工业用机器人的机械臂那样,前进时抓住工件运动,后退时只有机械臂的自重时,或是像工具机那样,作用在花键母上的负荷由于各种各样的条件而变动时,必须考虑负荷的变动条件来进行寿命计算。平均负荷（Pm）是指,当作用在花键母上的负荷大小由于运行中各种各样的条件而变动时,与这些变动负荷条件下的寿命具有相同寿命的一定大小的负荷。
