滚珠丝杠的精度

滚珠丝杠的导程精度,以JIS规格（JIS B 1192-1997）为标准进行精度管理。

精度等级CO～C5用直线性及方向性表示精度,C7～C10用螺纹长度300mm累积导程误差表示其精度。

【实际运行距离】

滚珠丝杠进行实际测试的运行距离误差。

【基准运行距离】

一般来说,与额定运行距离是相同的。但是,根据使用目的不同,可取修正了的额定运行距离之值。

【基准运行距离的目标值】

为防止丝杠轴振摆而施加张力,或考虑到因外部施加的负荷以及温度变化而产生伸缩等因素,可以事先将基准运行距离调节成负值或正值。在这种场合下,请指明基准运行距离的目标值。

【代表运行距离】

代表实际运行距离倾向的直线,可以从表示实际运行距离的曲线中,用最小二乘法求得。

【代表运行距离误差（用±表示）】

代表运行距离与基准运行距离之差。

【变动】

用平行于代表运行距离的2根直线将实际运行距离夹起来时的最大变动幅度。

【变动/300】

表示螺纹全长内任意300mm的变动值。

【变动/2p(导程周期误差)】

丝杠轴旋转1周的变动值。

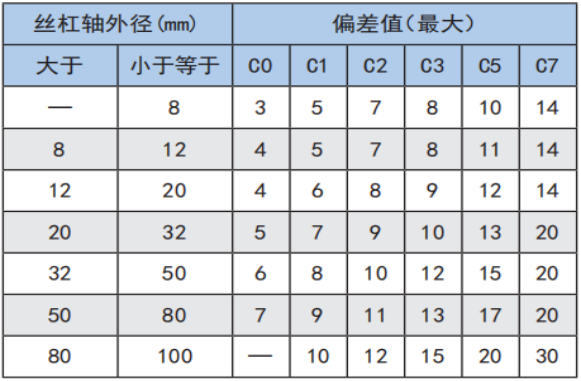

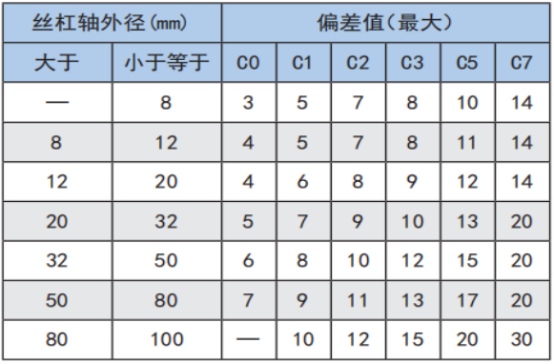

【安装部精度规格】

精密滚珠丝杠的安装部精度规格，相对于丝杠轴支撑部轴线,螺纹沟槽面的

半径方向圆周跳动和零件安装部的半径方向圆周跳动。

MDK系列

MDK0401-3GT+115LC5  MDK0601-3GT-150LC5 MDK0801-3GT-160LC5  MDK0802-3GT-140LC5

MDK1002-3GT-160LC5  MDK1202-3GT-215LC5 MDK1402-3GT-225LC5  MDK1404-3GT-240LC5

MDK1405-3GT-250LC5
