THK交叉滚子导轨安装方法

（1） 将轨道2和3紧贴放置在基座安装面上,轨道1紧贴放置在工作台安装面上,将轨道装配螺栓牢固地拧紧。

（2） 将轨道4暂时固定在工作台上。

（注） 设计时请注意,要让轨道的装配螺栓在安装状态下也能进行全锁紧作业。

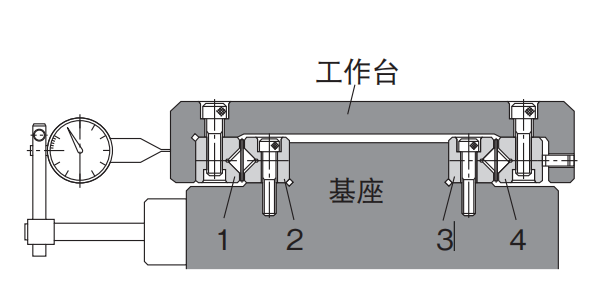

（3） 基座与工作台按 图1 所示位置关系进行安装,滚柱保持器由端部插入。这时,保持器若没有间隙插不进去时,可将轨道4往调整螺栓侧挪动后再行插入。

（4） 如图所示,设置好千分表。然后一边左右轻推工作台,一边将所有调整螺栓轻轻地拧入,直到左右没有间隙为止。

（5） 在轨道端部安装挡块。

（6） 移动工作台,通过校正保持架的位置确保得到所要求的行程长度。

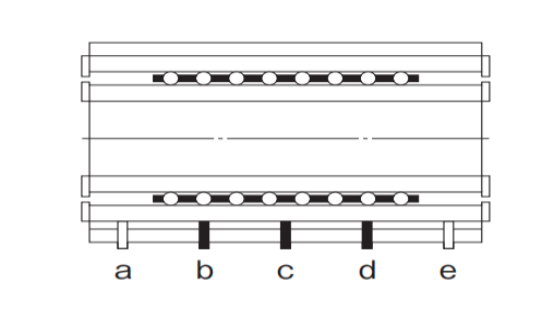

（7） 如图所示,将滚柱保持器放置在轨道的中央部分,用扭矩扳手均等地拧紧在有滚柱范围内的调整螺栓（b、c和d）,直到千分表指到所定的变位量为止。然后全锁紧已调整部位的装配螺栓。

（注） 千分表的变位量为每1列滚柱保持器的预压量。

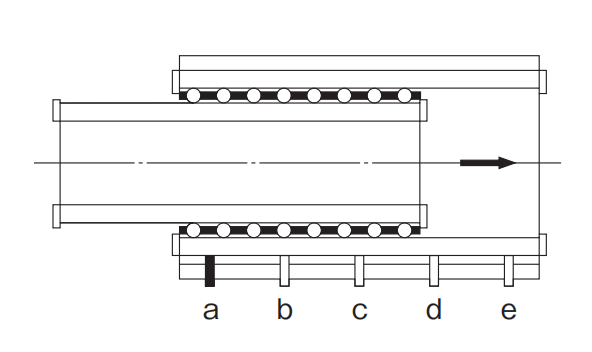

（8） 如图所示,将工作台挪动,对剩下的调整螺栓（a和e）也按同样的次序加以锁紧。

（注） 安装数个工作台时,可先测量第1台的调整螺栓的锁紧

扭矩或滑动阻力。如果使第2台以后的锁紧扭矩或滑动阻力相同,就能施加大致相同的预压。
