THK滚针凸轮导向器

1.THK滚针凸轮导向器是一种结构紧凑、具有高刚性的带轴的轴承。其内部装有滚针轴承,在凸轮机构或直线 运动中可作为导向滚轮使用。由于其外圈在与配合面直接接触同时作旋转运动,此产品以厚壁构造,在设计上能承受冲击负荷。另外,在外圈内部,装有带精密保持器的滚针,从而可防止产品侧倒,实现了优异的旋转性能,并且能够承受高速旋转。外圈外表面形状分为球面形和圆柱形。球面外圈易于吸收轴中心的变形,有助于减轻偏置负荷。滚针凸轮导向器应用范围广泛,例如自动机床、专用机床以及运载系统的凸轮机构、传输装置、书籍装订机、加工中心机的刀具交换装置、旋装工作台、自动喷涂机和自动仓库的滑动叉车等。

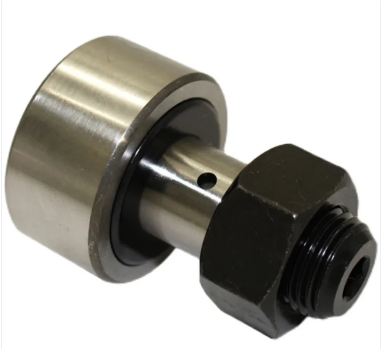

2.带油嘴的滚针凸轮导向器

传统产品需要制作夹具来安装插栓及油嘴,而带油嘴的滚针凸轮导向器CF-AB型由于在两侧装有油嘴,所以从包装箱取出后可立即使用。另外,利用六角扳手无论从螺柱头部一侧还是从螺纹部一侧都可以进行固定,也可从两个方向进行加脂。可不必在意安装空间而进行安装及维护,所以作业效率得到提高。

3.内装止推钢球的滚针凸轮导向器

对于在恶劣环境下运行的高速凸轮机构,即使是微小的安装误差,也会导致滚针凸轮导向器的止推装置产生异常磨损。在这种情况下,如果使用内装止推钢球的滚针凸轮导向器CFN型,将会对提高耐久性产生显著效果。

4.静态安全系数

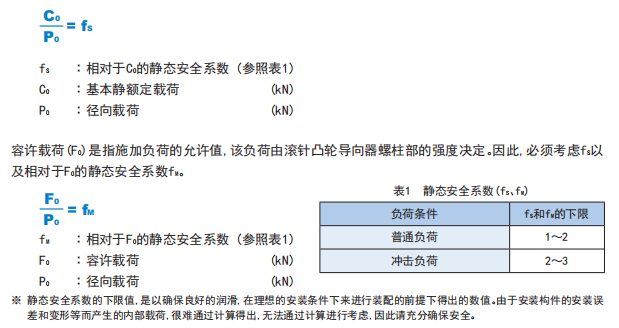

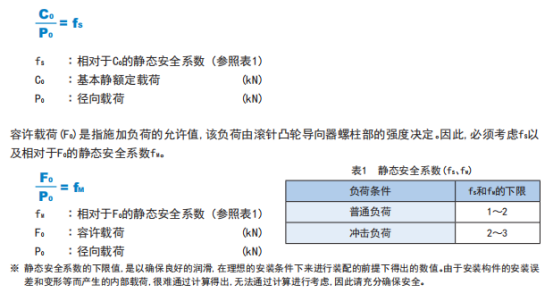

基本静额定载荷C0是指具有方向和大小都一定的静态负荷,其应满足使处于承受最大负荷状态下的滚柱和滚动面之间的接触区域中心计算接触应力4000Mpa的条件。（如果接触应力大于此数值,将影响旋转。）此数值在尺寸表中以C0表示。当以静态或动态方式施加负荷时,必须考虑如下所示的静态安全系数。
